聚氨（ān）酯篩（shāi）網作為礦山、冶金（jīn）、煤（méi）炭等行業的（de）重要（yào）篩分設備，憑借其耐（nài）磨、耐腐蝕、噪音（yīn）低等優勢，在近十（shí）年間獲得了廣泛應用。然而隨著使用場景的不斷拓展和環境要求的日益嚴苛，該材質篩網在實際應用中也暴露（lù）出若幹（gàn）亟待解決的技（jì）術瓶頸。這些問題的（de）存在不僅製約（yuē）了產品性能的（de）充分發揮，更在一定程度上阻礙了其在更（gèng）廣闊領域的推廣進程。

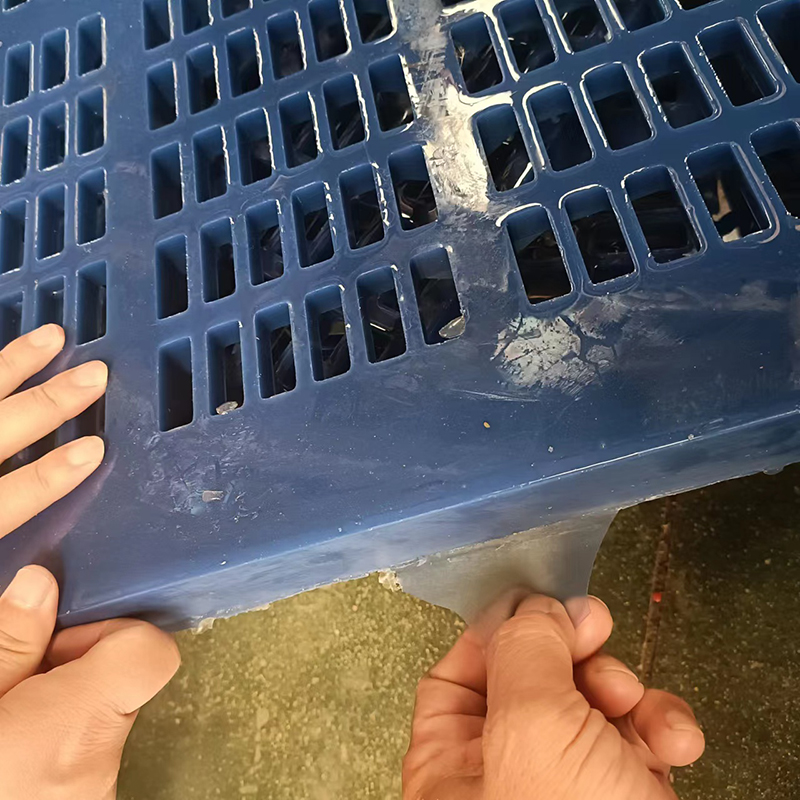

1  在極端溫度環境下的性能衰（shuāi）減是最為（wéi）突出的技術難題。通過對東北地區鐵礦選礦廠的（de）跟蹤調查發現，當環（huán）境溫度降至-25℃時，聚氨酯篩網的彈性模量會驟降40%以上，導致篩麵出現明顯脆化現象。某（mǒu）大（dà）型煤礦的實測數據顯示，冬季（jì）篩（shāi）網（wǎng）斷裂事故發生（shēng）率較常溫環境高出3.8倍。而在南方地區的水泥廠，持續接觸80℃高溫物料（liào）的篩網，其肖（xiāo）氏硬度會在三個月內下降15-20個點，熱氧老化導致的龜裂問題（tí）使篩網平均壽命縮短30%。這種溫度敏（mǐn）感性嚴重限製了產品的適用範圍，迫使部分北方企業冬季不得不換回金屬篩網，而高溫物（wù）料處理企業則需頻繁（fán）更換篩網，大幅增加了生產成本。

 2 .透（tòu）篩（shāi）效率問題則是製約產（chǎn）能提升的關鍵因素。對比試驗表明，在相同篩分麵積下，聚氨酯篩（shāi）網的通過量僅為金屬編織篩網的65%-75%。這主要源於兩個結構特性：一是為保證耐磨性而設計的3-5mm厚（hòu）度，遠厚於金屬（shǔ）篩網的0.8-1.2mm；二是受模具工藝限製，開孔率通常（cháng）不超過45%，而編織篩網可（kě）達60%以（yǐ）上。某銅礦的實踐案例顯示，改用聚氨酯篩網後，雖然使用壽命延（yán）長了4倍，但單台篩機月處理量減少了約800噸。這種矛盾在現代化大型（xíng）振動篩（寬度達3.5-4.2米）上表現得（dé）尤為明顯，迫使部分企業通過增加篩機（jī）數量來彌補產能損失，反而抵消了聚氨酯篩網的耐（nài）用優勢。

 3.抗（kàng）衝擊性能的不足則暴露出材料力學特（tè）性的局限性。實驗室衝擊（jī）測試數據顯（xiǎn）示，當（dāng）粒徑超過150mm的礦石以5m/s速度衝擊時，聚氨酯篩（shāi）麵的塑性變（biàn）形量是錳鋼篩網的2.3倍。現（xiàn）場觀察發現，在鐵礦粗碎環節，大塊礦（kuàng）石的連續衝擊會導致篩孔（kǒng）周邊（biān）產生"喇叭口"形變，進而引發（fā）篩孔尺寸失準。更嚴重（chóng）的是，某鉬礦因落差3米的給料衝擊，曾出現整張篩網結構性斷裂（liè）的事故。這種特性使得聚氨酯篩網在初級破碎（suì）工位的應用受（shòu）到明顯製約，目前主（zhǔ）要集中於中細粒級（jí）的（de）篩分環節。

針對溫度適應性的突破，行業正沿著三個技術路線進行攻關：

在原料方麵，德國巴斯夫開發的耐寒型聚醚多元醇可將低（dī）溫韌性臨界（jiè）點下延至-35℃；日本三菱的納米改性MDI體係則使熱（rè）變形溫度提升至120℃。結構設計上，新疆某企業創（chuàng）新的雙層複（fù）合結構，表層采用高硬度配方保證耐磨，底層使用彈性體維持低溫（wēn）韌性，在準噶爾盆地-30℃環境中（zhōng）實現了全年使用。工藝改進方（fāng）麵，山東篩網製造商（shāng）開發的梯度硫化技術，通過精確控製不同（tóng）區域的交聯密度，使單張（zhāng）篩網同時具備邊緣抗衝擊性和中部高開孔率的特性。

提（tí）升（shēng）透篩效率的革（gé）新則集中（zhōng）在幾何優化（huà）領域。河北工業（yè）大學研發的（de）"倒（dǎo）錐形+直通（tōng）式"複合孔型，通過流體力學模擬將透篩率提高了18%。更（gèng）具突破性的是江蘇某企業開（kāi）發的3D打（dǎ）印篩網技術，借助參數（shù）化建模實現了0.1mm精度的孔型控製，創造出仿生學結構的"渦流導孔"，在保持2.5mm厚度的前提下，使開孔率達到驚人的58%。配合新型振動電機創造的（de）橢圓運動軌（guǐ）跡，某鐵礦的（de）幹法篩（shāi）分效率已接近金屬篩網水平。

抗衝擊（jī）性能的改（gǎi）善則呈現出多（duō）學科交叉的特點。材料領域，杜邦公司與中南大學合作（zuò）開發的碳纖（xiān）維增強聚氨酯複合材料（liào），衝擊強度提升了270%。結構創（chuàng）新上，南非（fēi）礦企發明的"緩衝（chōng）篩麵"係統，在（zài）傳統篩網上方20cm處加裝高分子彈性網格，成功將衝擊動能（néng）衰減60%。智能（néng）監測（cè）方麵，中國礦大研（yán）發的應力分布實時監測係統，通過嵌入式傳感器網絡預警局部過載，預防性維護使篩網意外破損率下降45%。

這些技術突破的產（chǎn）業化應用仍需產業鏈協同推進。原材料供應商需（xū）要建立更精（jīng）確的（de）分子設計數據庫，篩網製造商（shāng）應當完善CAE仿真設計能力，而用戶端（duān）則需優化設備配套和工藝參數。值得關注的是，國際標（biāo）準化（huà）組織(ISO)正在製定的《彈性體篩（shāi）網通用技術（shù）規（guī）範》，將為（wéi）產品性能評價提供統一標尺。國內相關行業協會（huì）也應加快建立全生命周期評價（jià）體係（xì），推動形成原料研發-產品設計-工況（kuàng）適配的閉環創新生態。

從長遠看，聚氨酯篩網的技術進化可能引發（fā）篩分工藝的革新。智能自修複材料的應用將實現微裂紋（wén）的自動愈合；可（kě）變剛度篩麵可能根據物料特性自動調（diào）節硬度；而5G遠程（chéng）監控係統的普（pǔ）及將使預防性維護成為常態。這些突破不僅會解決當前的技術瓶頸，更可能重新定（dìng）義彈性體（tǐ）篩（shāi）分設備的技術標準（zhǔn）。對於行業參與者而（ér）言，唯有持續創新、開放協作（zuò），才（cái）能（néng）充分釋放這一綠色篩分技術（shù）的巨大潛力。聚氨酯篩網作為（wéi）礦山、冶金、煤炭等行（háng）業的重要篩分設備，憑借（jiè）其耐磨、耐（nài）腐蝕、噪音低等優勢，在（zài）近十年間獲得了廣泛應用。然而隨著使用場景的（de）不斷拓展和環境要求的日益嚴苛，該材（cái）質篩網在實際應用中也暴露出若幹亟待解決（jué）的技術瓶頸。這些問（wèn）題的存在不（bú）僅製約了產品性能的充分發揮，更在一定程度上阻礙了其在更廣闊領域的推廣進程。

在極（jí）端溫度環（huán）境下的性能衰減是最為突出（chū）的技術難題。通過對東北（běi）地區鐵礦選礦廠（chǎng）的（de）跟蹤調查發現，當（dāng）環境溫度降至-25℃時，聚氨酯篩網的（de）彈（dàn）性模量會（huì）驟降40%以上，導致（zhì）篩麵出現明顯脆化（huà）現（xiàn）象。某大型煤礦的實測數據顯（xiǎn）示，冬季篩網斷裂事故發生率較常溫環境高出3.8倍。而在南方地區的水泥廠，持續接觸80℃高溫物料的篩網，其肖氏硬度（dù）會在三個月內下降15-20個點，熱（rè）氧老化導致的龜（guī）裂問題使篩網平均壽命縮短30%。這種溫度（dù）敏感性嚴重限製了產品的適用範圍，迫使（shǐ）部分北方企業冬季不得不換回金屬篩網，而高溫（wēn）物料處理企業則需頻繁更換篩（shāi）網，大幅（fú）增加了生產成本。

透篩（shāi）效率問題則是製約產能提升的關（guān）鍵（jiàn）因素。對比試驗表明，在相同篩分麵積下（xià），聚氨（ān）酯篩網的通過量僅為金屬編織篩網的65%-75%。這主要源於兩個結構（gòu）特性（xìng）：一是為保證耐磨性而設計的3-5mm厚度，遠厚於金屬篩網的0.8-1.2mm；二是受模具工藝（yì）限製，開孔率通常不超過45%，而編織篩網可達60%以上。某銅（tóng）礦的實踐案例顯示，改（gǎi）用聚氨酯篩網後，雖然使（shǐ）用壽命延長了4倍，但（dàn）單台篩機月處理（lǐ）量減少了約（yuē）800噸（dūn）。這種矛盾在現代化大型振動篩（寬度達3.5-4.2米）上表現得尤為明顯（xiǎn），迫使部分企業通過增加篩機數量來彌補產能損失，反而抵消了聚氨酯篩網的耐用（yòng）優勢。

抗（kàng）衝擊性能的（de）不足則暴露出材料（liào）力學特（tè）性的局限性。實驗室衝擊（jī）測試數據顯示，當粒徑超過150mm的礦石以5m/s速度衝擊時，聚氨酯篩麵的塑性變形量是錳鋼篩網的2.3倍。現場觀察發現，在鐵礦粗碎環節，大塊（kuài）礦石的連續衝擊會導（dǎo）致篩孔周邊產生"喇叭口"形變（biàn），進而引發篩孔尺寸失準。更嚴重的是，某鉬礦因落差3米的給料衝擊，曾出現整張篩網結構性斷裂的事故。這種特性使（shǐ）得聚氨酯篩網在初（chū）級破碎工位的應用受到明顯製（zhì）約（yuē），目（mù）前主要集中於中細（xì）粒級的篩分環節。

針對溫度適應性的突破，行業正沿（yán）著三個技術路線進行攻（gōng）關：在原料方麵，德國巴斯夫開發的耐寒（hán）型聚醚多元醇（chún）可將低溫韌性臨界點下延至-35℃；日（rì）本三菱的（de）納米改性MDI體係則使熱變形溫度提升至（zhì）120℃。結（jié）構設（shè）計上，新疆某企業創（chuàng）新的雙層複合結構，表層采用高硬度配方保證耐（nài）磨，底層（céng）使用彈性體維（wéi）持低溫韌性，在準噶爾盆地（dì）-30℃環境中實現了全年使（shǐ）用。工藝改進方麵（miàn），山東篩網製造商開（kāi）發的梯度硫化技術，通（tōng）過精確控（kòng）製（zhì）不（bú）同區域的交聯（lián）密度，使單張篩網同時具備邊（biān）緣抗衝擊性（xìng）和中部高開孔率的特性（xìng）。

提升透篩效率的革新則集中在幾何（hé）優化（huà）領域。河北工業大學研發的"倒錐形+直通式"複合孔型（xíng），通過流體力學模擬將透篩率提高了18%。更具（jù）突破（pò）性（xìng）的是（shì）江蘇某企業開發（fā）的3D打印篩（shāi）網技術（shù），借助參數化建模實現了0.1mm精度的孔型控製，創造出仿生學結構的"渦流導孔（kǒng）"，在保持2.5mm厚度的前提下，使開孔率達（dá）到驚人（rén）的58%。配合新型振動電機創造的橢圓運動軌（guǐ）跡，某鐵礦的幹法（fǎ）篩分效率已接近金屬篩網水平。

抗衝擊（jī）性能的改善則呈現出多學科交叉的特點（diǎn）。材料領域，杜邦公司與中南大學（xué）合作開（kāi）發的碳纖維增強聚氨酯複合材料，衝擊強（qiáng）度提升了270%。結構創新上，南非礦企發明的"緩衝篩麵"係統，在傳統篩網上方20cm處加裝高（gāo）分子彈性網格，成功將衝（chōng）擊動能衰減60%。智能監測方麵，中國礦大研發的應力分布實時監測係統（tǒng），通過嵌入式傳感器網絡預警局部過載，預防性維護使篩網（wǎng）意外破損（sǔn）率下降45%。

這些技術突破的（de）產業化應用仍需產（chǎn）業鏈協同推進。原材料供應商需要（yào）建立更精確的分子設計數據庫，篩網製造商應當完善（shàn）CAE仿真設計能力，而（ér）用戶端則（zé）需優化（huà）設備配套和工藝參數。值得關注的是，國際標準化組織(ISO)正在製（zhì）定的《彈性體篩網通用技術規範》，將（jiāng）為產品性能評價提供統一標尺。國內相（xiàng）關（guān）行業協（xié）會也應加快建立全（quán）生命周期（qī）評價體係，推動（dòng）形成原料研發-產品設（shè）計（jì）-工況適配的（de）閉環（huán）創（chuàng）新（xīn）生態（tài）。
