在礦山、建（jiàn）材、冶金等行業中，聚氨酯篩網作為振動篩（shāi）的核心部件，其使用壽命直接關係到生產效率與（yǔ）成（chéng）本控製。然而，長期的生產實踐表明，即便是同工作組、同批次的聚氨酯篩網，在不同單位使用時效果差異顯著（zhe）。例如，某客戶反饋篩網使用壽（shòu）命達180天，累計篩分礦石90萬噸（dūn），而（ér）另一客（kè）戶僅使用130天，篩分量68萬噸便需更（gèng）換。這種（zhǒng）差異的背後（hòu），隱藏著設備、工藝、管理等多維（wéi）度的深層次原因。

一、設備性能差異：篩機設計決定基礎壽命

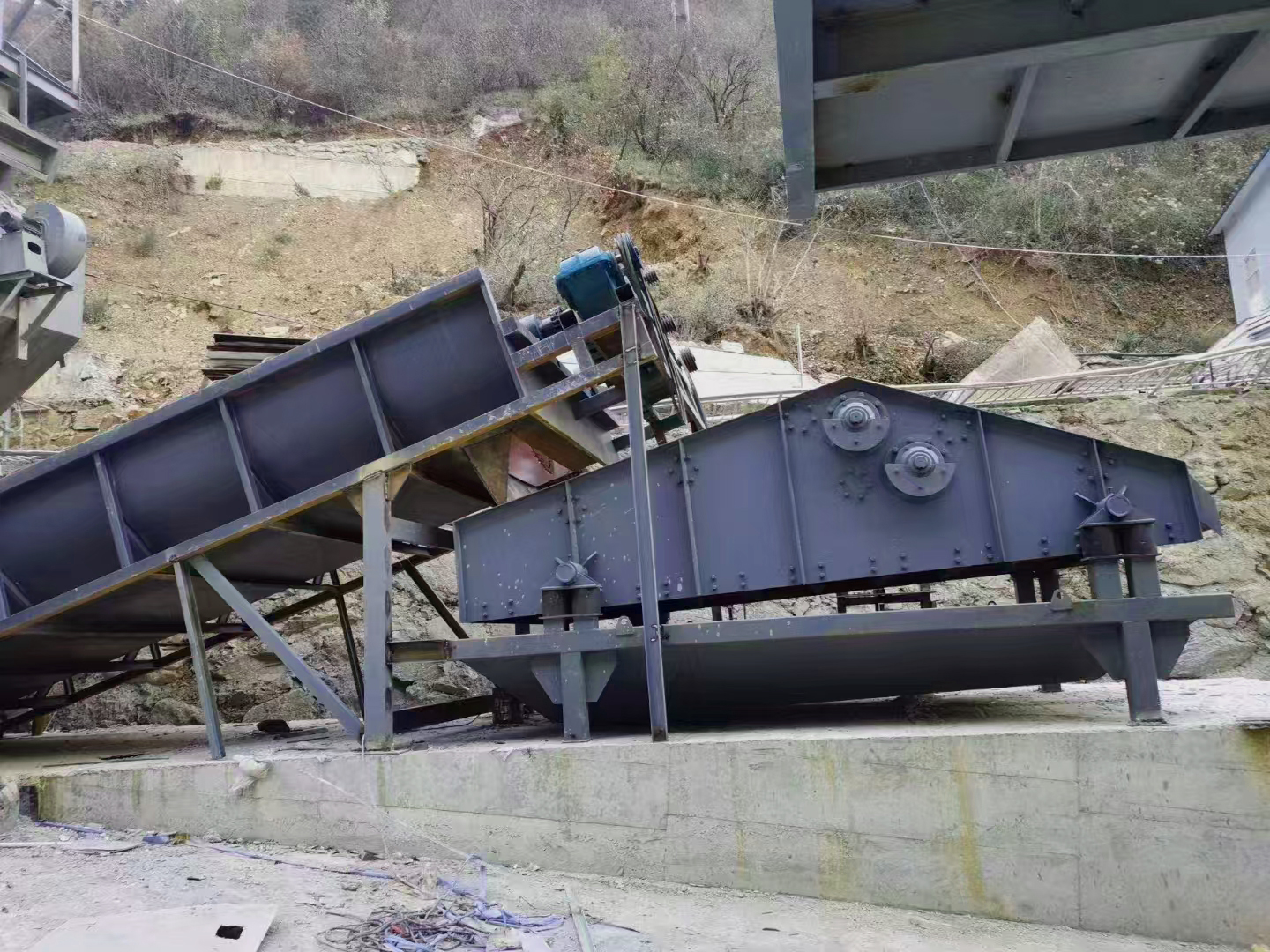

振動篩的製造水平直接影響篩網的工（gōng）況環境。行業頭部企業生產的篩機（jī），其結構設計更（gèng）符合力學原理：篩箱采用有限元分析優化，避免應力集中；激振力分布均勻，減（jiǎn）少篩網（wǎng）局部疲勞；篩麵傾角（jiǎo）與振（zhèn）幅參數匹配物料特性，確保高效透篩。反觀部分中小廠商設備，因技術（shù）積累不足，篩體共振現象頻發，導致篩網螺栓鬆動、框架變形等問題。例如，某案例中，前者篩機篩麵利（lì）用率穩定在85%，而後者因（yīn）設計缺陷，物料堆積嚴重，利用率高達130%，篩網長期超負（fù）荷（hé）運行，磨損速度（dù）成倍增加。

二、工藝參數優化：粒度控製（zhì）與（yǔ）返料率的關鍵作（zuò）用

入料粒度的科學配比是延長篩網壽命的核心要素。理想狀態下，1-3石占比32%、1-2石22%、0-5石10%的梯度分布，能使物料在篩麵均勻流動。但部（bù）分企業因破碎機間隙調整不當（如後者1-3石占比達38%），導致大顆粒物料衝擊篩網，加劇磨損（sǔn）。更嚴重的（de）是，返料率超過20%時（前者控製在10%以內），物料二次循環不僅降低效率，還會（huì）形成"研磨效應"——每增加5%返料，篩網磨損速率上升約12%。某礦山實測（cè）數（shù）據顯示（shì），將破碎機顎板間隙從150mm調整至120mm後，入（rù）料最大（dà）粒度從300mm降至250mm，篩網壽命延長了23%。

 三、管理機製差異：預防性維護的（de）"隱形護盾"

優秀的設備管理製度能顯著延緩篩網失效。對比兩家企業，前者實行"三班倒"強製點檢：每班交接時使用（yòng）扭矩扳手校驗篩網螺栓（預緊（jǐn）力需保持90-110N·m）；每周紅外測（cè）溫監測篩框變形；每月用（yòng）超聲波探傷儀（yí）檢測聚氨（ān）酯層內部裂紋。這種預防（fáng）性（xìng）維護可將非正常損耗降低40%以上。而管理鬆（sōng）散的企（qǐ）業，往往因（yīn）螺栓（shuān）鬆動未及時（shí）緊固，導致篩網與支撐梁發生摩擦，邊緣撕裂風險增加3-5倍（bèi）。某水泥廠引入物聯網振動傳感器後，通過（guò）實時監測篩機（jī）運行狀態，篩網意外損（sǔn）壞率下（xià）降了（le）61%。

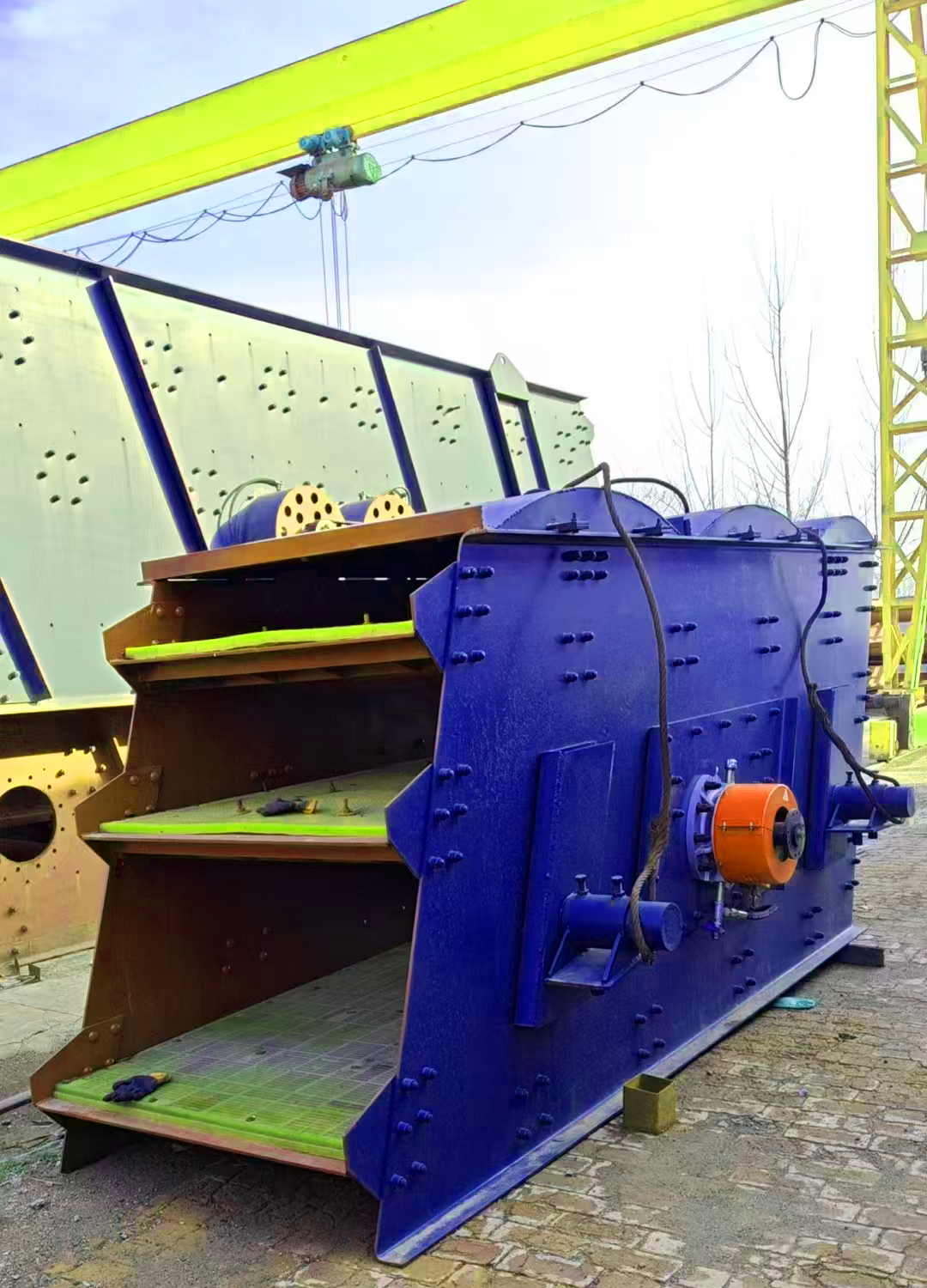

四、材料改進方案：從配方（fāng）到結構的雙重升級

針對高磨損工況，材料學家提（tí）出針對性（xìng）解決方案：

1. 厚（hòu）度優化：將（jiāng）篩網厚度從常規的25mm增至30mm，耐磨層占比從60%提（tí）升至75%，在鐵礦篩分中可使壽命延長35%；

2. 配方革新：添加納米（mǐ）級碳化矽耐磨劑（含量從3%提至5%），配合聚醚型TPU基材，使表麵硬度達到邵氏D75；

3. 結構創新：采（cǎi）用"梯級凸點"設計，篩條交匯處設置緩衝槽，減（jiǎn）少物料直接衝擊。某銅礦應用新型篩網後，單日處理量增加18%，維護成本下降27%。

五、係統（tǒng）性整改的示（shì）範效應

某企業實施綜合改造後取得顯著成效：

- 通過調整顎破與圓錐破的（de）排料口間隙，將1-3石占比從（cóng）38%降（jiàng）至30%，返料率從22%壓縮至12%；

- 采（cǎi）用厚度32mm的加強型篩網，配（pèi）合自動潤滑係統，使單批次（cì）使用周期突破200天（tiān）；

- 建立數字化點檢平台，通過AI算法分析振動頻譜，提前7天預測篩網失效（xiào）風險。這些措施（shī）使噸礦石篩分成本降低（dī）0.8元，年效益增加超百（bǎi）萬元。

實踐證（zhèng）明（míng），聚氨酯篩網的壽命差異本質上是（shì）生產（chǎn）體係（xì）先進（jìn）性的體現。從設備選型到工藝控製，從材料升級到管理細化，每個環節（jiē）的優化都能產生疊加效應。未來，隨著智能傳感技術（shù）和耐磨新材料（liào）的應用（yòng），篩網壽命的"標（biāo）準差"有望進一步縮小，為行業創造更大價值。
