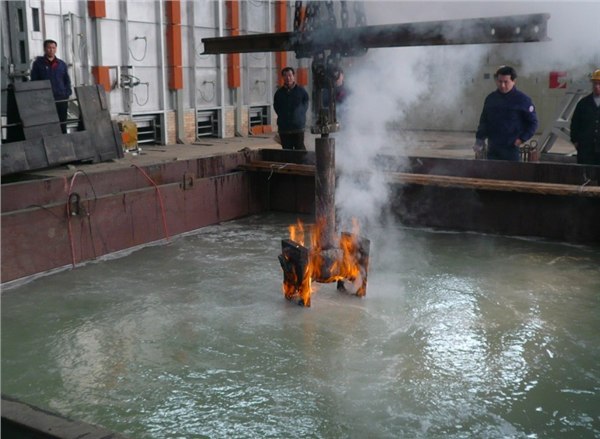

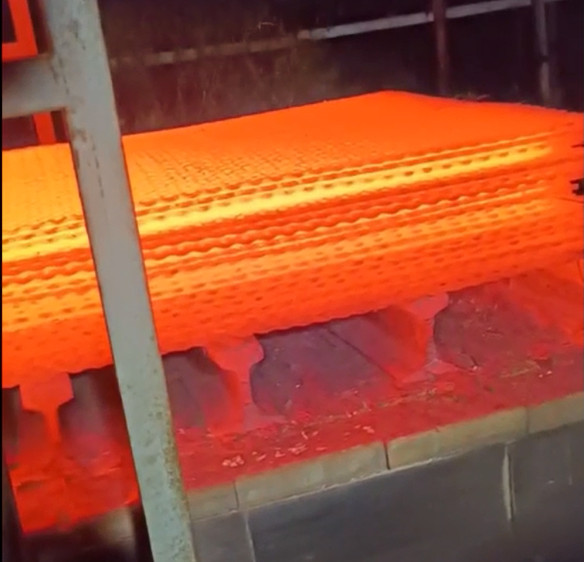

焊接篩網，成型經過900°高（gāo）溫加熱，燒透達到一定時間後，進行水淬火。

水是冷卻能力較強的淬火介質（zhì）。來源廣、價格低、成分穩定不（bú）易變質。缺點是在C曲線的（de）“鼻子”區（qū）（500～600℃左右），水處於蒸汽膜階段，冷卻不夠（gòu）快，會形成“軟點”；而在馬氏體轉變溫度區（300～100℃），水處於沸騰階段，冷卻太快，易使馬氏體（tǐ）轉變速度過快而產（chǎn）生很大的（de）內應力，致使（shǐ）工件變形甚至開裂。當水溫升高，水中含（hán）有較多氣體或水中混入不溶（róng）雜質（如油、肥（féi）皂、泥漿等），均會顯著降低其冷卻能力。因此水適用於截麵尺寸不大、形狀簡單（dān）的碳素鋼工件的淬火（huǒ）冷卻（què）。

 在水中加入適量的食鹽'使高溫工件浸入該冷卻介質後，在蒸汽膜階段析出鹽和堿（jiǎn）的晶體並立即爆裂，將蒸汽膜破（pò）壞，工件表麵的氧化皮也被炸碎，這樣（yàng）可以提高介質在高（gāo）溫區的冷（lěng）卻能力。

所以鹽水淬火可以獲得比較高而且均勻的硬度。同時由於冷卻均勻，變形開裂的傾向比清水小。鹽水濃度一般為5％～15％。
